Quali sono le dimensioni delle unità e le applicazioni di DR. Strumento per chiavi a bussola?

Quali sono i tipi base di DR. chiavi a bussola?

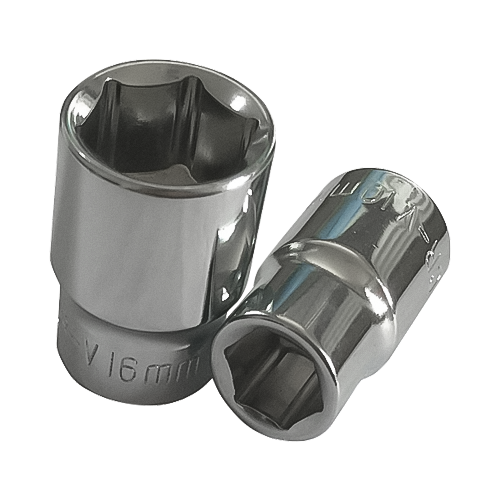

Le chiavi a bussola utilizzano principalmente una combinazione di testa con attacco quadro e dimensioni della presa per svolgere attività che richiedono diversi livelli di intensità e spazio. Le chiavi a bussola comuni sono disponibili in tre dimensioni di azionamento principali:

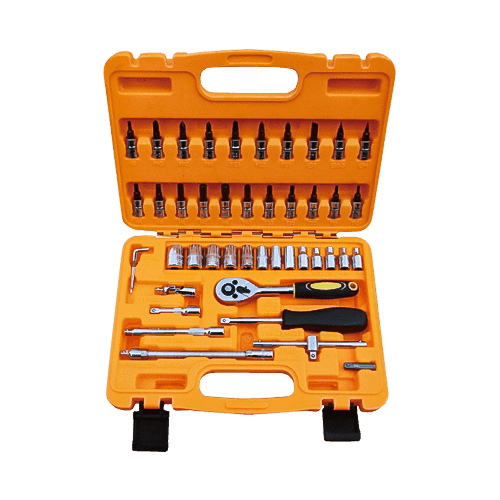

UTENSILE CHIAVE A BUSSOLA UNIVERSALE DA 1/4":

Utensili per chiavi a bussola DR da 1/4". sono adatti per applicazioni limitate e a bassa coppia, come installazioni elettriche, riparazione di cruscotti e assemblaggio di piccoli elettrodomestici. Le loro maniglie sono generalmente lunghe tra 100 e 150 mm, il che le rende flessibili e comode per l'uso in spazi ristretti. Sono anche relativamente convenienti, il che li rende la scelta ideale per riparazioni entry-level e lavori di precisione. Tuttavia, gli strumenti per chiavi a bussola DR da 1/4" hanno una capacità di carico limitata, con coppie nominali generalmente comprese tra 5 e 25 Newton metri (Nm). Le applicazioni a coppia elevata possono facilmente danneggiare la testa quadrata o l'impugnatura, soprattutto quando si lavora con bulloni in acciaio o elementi di fissaggio ad alta resistenza, provocando rotture o deformazioni. Pertanto, è necessaria particolare attenzione durante l'utilizzo.

UTENSILE CHIAVE A BUSSOLA METRICA DA 3/8":

Rispetto a uno strumento chiave a bussola DR da 1/4", a Chiave a bussola DR da 3/8". , è più resistente di circa il 25% e ha un diametro della presa leggermente più grande di 0,022 pollici. È adatto per applicazioni a coppia media, tipicamente comprese tra 20 e 75 Nm. La lunghezza della maniglia varia generalmente da 150 a 200 mm, fornendo una leva moderata per un funzionamento stabile e flessibile. La presa da 3/8 pollici è adatta per riparazioni di piccoli motori, assemblaggi meccanici, macchinari domestici e apparecchiature industriali di medie dimensioni. Può essere utilizzato anche con accessori quali cricchetti, giunti universali o aste di prolunga per gestire applicazioni complesse o difficili.

UTENSILE CHIAVE A BUSSOLA DA 1/2":

Essendo lo strumento per prese per carichi pesanti più comunemente usato, il Strumento chiave a bussola DR da 1/2". è circa il 21% più resistente della presa da 3/8". Con un diametro della presa più grande di 0,027", può sopportare coppie da 150 a 250 Nm. È adatto per il serraggio di bulloni ad alta resistenza in telai automobilistici, supporti motore, macchinari di grandi dimensioni e applicazioni industriali. Le prese sono progettate per bilanciare la lunghezza e la leva della maniglia, con maniglie che generalmente vanno da 200 a 300 mm. Ciò garantisce una coppia sufficiente durante il lavoro ad alta intensità senza danneggiare la presa o l'elemento di fissaggio a causa del sovraccarico. In pratica, se utilizzati con gli accessori adeguati, possono gestire compiti impegnativi come macchine edili, attrezzature di sollevamento e veicoli da trasporto pesanti, rendendoli strumenti indispensabili nella manutenzione e negli ambienti industriali.

Come scegliere la giusta dimensione della presa?

Quando si seleziona la dimensione della presa, considerare non solo le specifiche del dispositivo di fissaggio e lo spazio di lavoro, ma anche i requisiti di coppia, la resistenza del materiale e l'ambiente operativo. Una scelta errata può danneggiare non solo l'utensile ma anche l'elemento di fissaggio e persino causare lesioni personali. Ecco alcune linee guida dettagliate:

Scegli in base ai requisiti di coppia:

La dimensione dell'azionamento di una chiave a bussola è strettamente correlata alla sua capacità di coppia. Per i dispositivi di fissaggio a bassa coppia (come piccole viti e dispositivi di fissaggio di apparecchiature elettroniche), generalmente è sufficiente una presa da 1/4 di pollice o 3/8 di pollice; questo soddisfa le esigenze operative richieste senza occupare troppo spazio. Per dispositivi di fissaggio a coppia medio-alta (come bulloni di telai automobilistici e dadi su macchinari di grandi dimensioni), si consiglia una bussola da 1/2 pollice. bussole da pollici o più grandi per garantire che la presa e la maniglia non si rompano a causa di una forza eccessiva durante il serraggio.

Selezione della dimensione della presa in base alle condizioni di spazio:

L'ambiente di lavoro è fondamentale per scegliere la giusta dimensione della presa. Quando si lavora in spazi ristretti (come all'interno del cruscotto di un'auto o nei condotti dei cavi elettrici), una presa più piccola (1/4 di pollice) è più facile da utilizzare grazie al suo diametro più piccolo e alla maggiore flessibilità. Al contrario, in spazi aperti o quando si lavora con macchinari di grandi dimensioni, una presa da 1/2 pollice può ottenere una maggiore coppia erogata e una migliore efficienza operativa. In pratica, gli ingegneri in genere selezionano la dimensione della presa più appropriata in base alla posizione del dispositivo di fissaggio e allo spazio circostante per evitare di utilizzare ciecamente una presa più grande che potrebbe causare problemi.

Evitare il sovraccarico:

Molti utenti utilizzano abitualmente un martello per colpire la maniglia o aggiungono un'asta di prolunga per aumentare la coppia, ma questa pratica può facilmente rompere la presa quadrata o la maniglia e persino danneggiare il dispositivo di fissaggio. Test effettivi hanno dimostrato che le bussole da 1/2 pollice sono più adatte per serrare gli elementi di fissaggio. Le prese da 1/2 pollice sono più sicure se utilizzate entro l'intervallo di coppia nominale. Il superamento del limite di coppia aumenta significativamente il rischio di danni all'utensile. Per garantire la sicurezza, attenersi rigorosamente all'intervallo di coppia indicato sul manuale della chiave a bussola.

Forza del dispositivo di fissaggio corrispondente:

La resistenza della presa deve corrispondere alla resistenza del dispositivo di fissaggio. I bulloni ad alta resistenza (come i dadi di grado 8, grado 10 o a 12 punti) richiedono una bussola ad alta resistenza durante il serraggio. Altrimenti, anche con un manico robusto, la testa quadrata potrebbe fratturarsi a causa della forza concentrata. Per i normali bulloni in acciaio è sufficiente una presa da 1/2 pollice; per i dispositivi di fissaggio in rame o alluminio, è possibile utilizzare una presa da 1/4 di pollice o 3/8 di pollice per evitare una torsione eccessiva e danni ai dispositivi di fissaggio.

Considera la lunghezza della maniglia e la leva finanziaria:

La lunghezza della maniglia della presa di azionamento influisce direttamente sulla leva durante il funzionamento. Una maniglia troppo corta potrebbe non fornire una coppia sufficiente, mentre una maniglia troppo lunga può danneggiare la presa o l'elemento di fissaggio a causa di una coppia eccessiva. Pertanto, quando si seleziona una presa, assicurarsi che la lunghezza della maniglia sia adeguata, consentendo un serraggio facile senza sovraccaricare.

Esempio di applicazione nel mondo reale

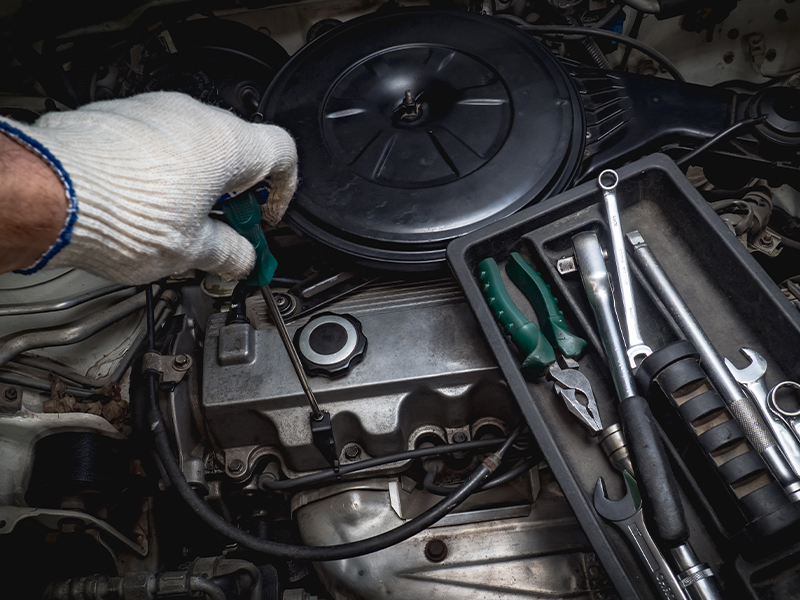

Riparazione automobilistica: Le prese da 1/2 1/4 di pollice vengono utilizzate per i bulloni del blocco motore e i bulloni di sospensione del telaio, le prese da 3/8 di pollice vengono utilizzate per le candele e i bulloni di montaggio della batteria e le prese da 1/4 di pollice vengono utilizzate per l'installazione dell'elettronica del cruscotto.

Assemblaggio di apparecchiature meccaniche: I bulloni ad alta resistenza su macchinari di grandi dimensioni spesso richiedono prese da 1/2 pollice o più grandi, mentre le piccole viti all'interno delle scatole di controllo possono utilizzare prese da 1/4 di pollice.

Riparazione della casa: Le bussole da 3/8 di pollice vengono spesso utilizzate per i bulloni utilizzati nell'assemblaggio di mobili o biciclette, poiché sono facili da azionare manualmente e forniscono una forza moderata.

La scelta della giusta dimensione della presa non solo migliora l'efficienza operativa, ma prolunga anche la durata degli strumenti e degli elementi di fissaggio riducendo al minimo i rischi per la sicurezza.
